一、擋煙垂壁簡介

擋煙垂壁是指安裝在吊頂或樓板下或隱藏在吊頂內，火災時能夠阻止煙和熱氣體水平流動的垂直分隔物。活動擋煙垂壁系指火災時因感溫、感煙或其它控制設備的作用，自動下垂的擋煙垂壁。

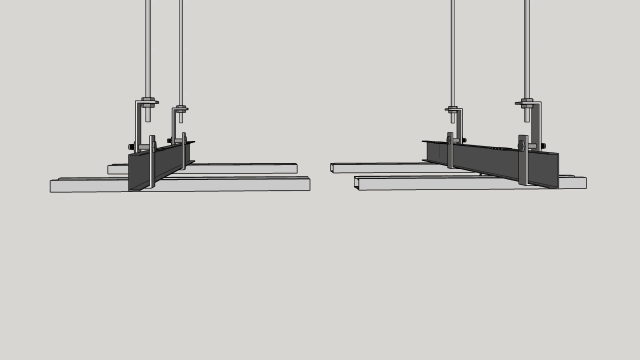

▼SU動態圖

二、用料分層做法
1、3#鍍鋅角鋼用膨脹螺栓與頂固定滿焊相接；
2、橫向3#鍍鋅角鋼與縱向角鋼焊接連接留2-3mm縫（用于卡住不銹鋼掛件）；
3、成品玻璃上應開好孔與不銹鋼掛件連接；
4、玻璃干掛與頂面鋼架上；

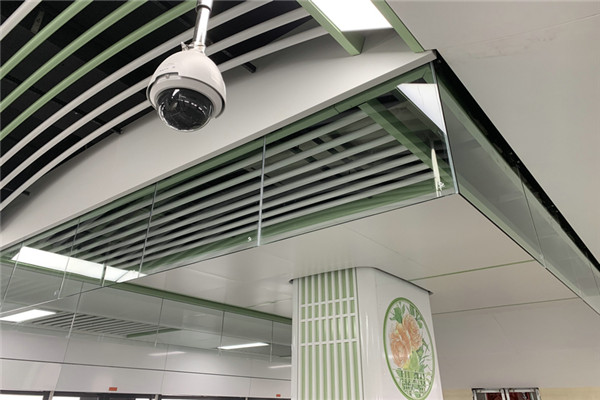

▼鋪設實景圖

5、制作輕鋼龍骨基層,龍骨在鋼架處應斷開；

6、9.5mm或12mm厚紙面石膏板，用自攻螺釘與龍骨固定；
7、不銹鋼包飾在石膏板邊角，用玻璃膠收口；
8、滿刮2mm厚面層耐水膩?zhàn)?，注意成品保護涂料飾面。

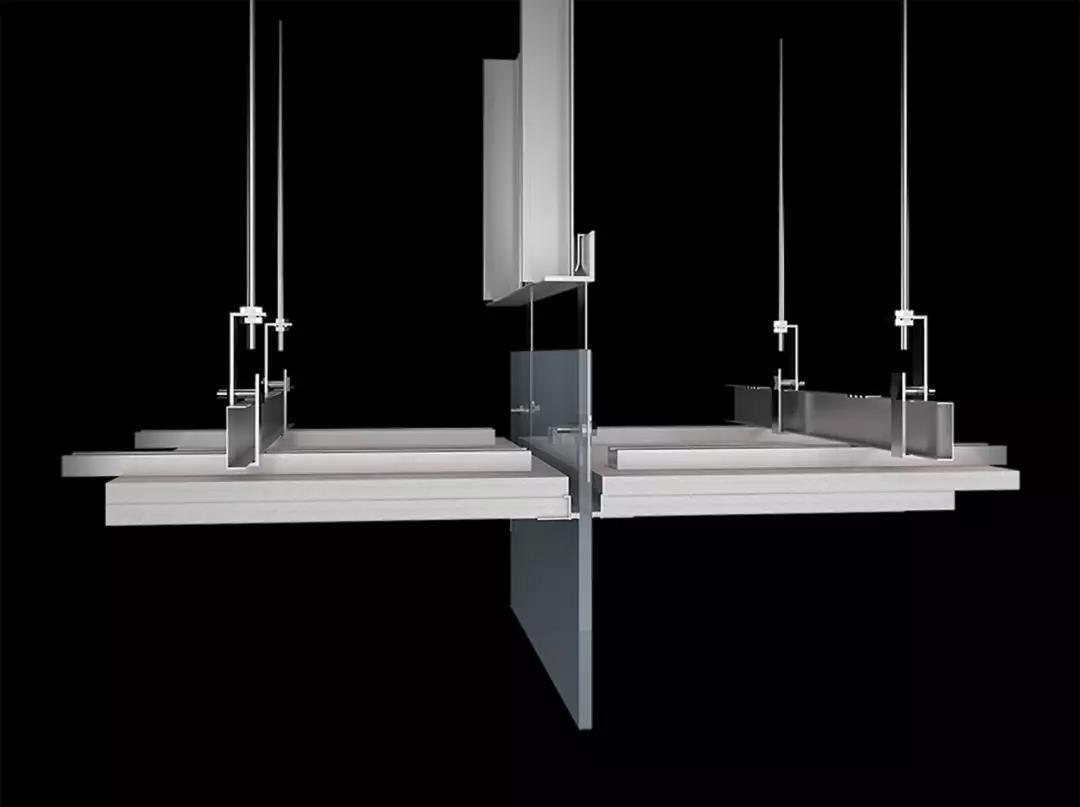

▼SU靜態圖

三、適用位置

高層大型商場、寫字樓以及倉庫等。

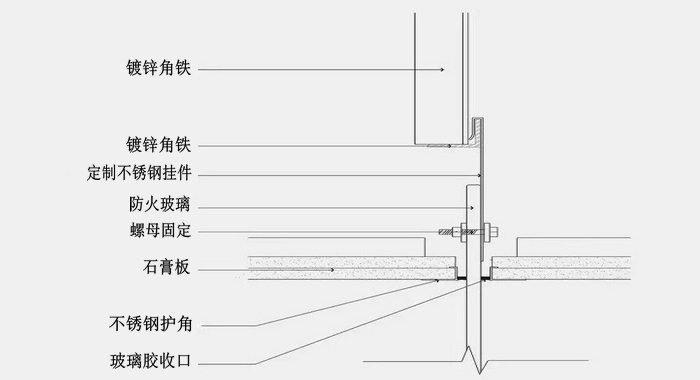

▼CAD節點圖

四、注意事項

對完成面尺寸的控制以及安裝順序的理解。
